無塵車間不銹鋼風淋室的工作參數設定說明

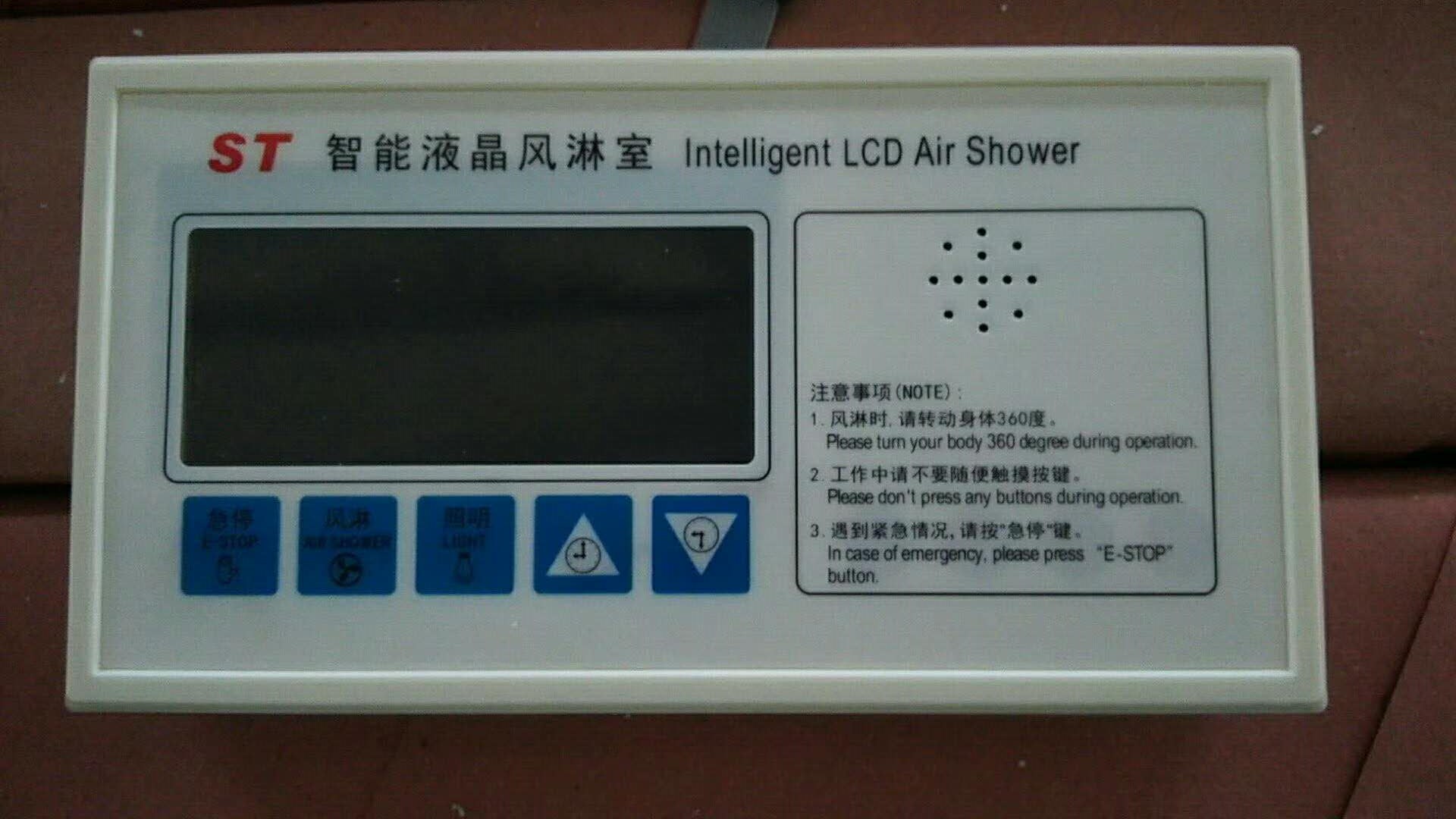

無塵車間不銹鋼風淋室的控制面板
無塵車間不銹鋼風淋室的參數設置：
A、風淋室控制面板按鍵說明:
1、急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。
B、風淋室指示燈與數碼管顯示說明：
1、風淋倒計時顯示：雙位紅色數碼管顯示，工作時用于顯示風淋時間
設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。
2、外門燈：當外門打開時，此燈亮（可以檢查外門磁是否正常）。
3、感應燈：當人體時入感應區時,此燈亮（可以檢查光電開關是否正常）。
4、內門燈：當內門打開時，此燈亮（可以檢查內門磁是否正常）。
5、風淋燈：此燈亮?xí)r，指示風淋風機已被自動或手動啟動。
6、急停燈：此燈亮?xí)r，指示系統處于急停狀態。
7、照明燈：此燈亮?xí)r，指示照明燈啟動，可再次按照明鍵關閉或啟動。
A、風淋室工作參數設定說明：
1、系統設有一個外部時間參數設置：風淋時間設定，外部參數設置可直接通過上下調鍵進行修改。
2、參數設置需連續按下急停鍵3秒則進入內部參數設置狀態。此時，數碼管顯示
SJ，急停鍵作為設置鍵來使用，風淋鍵作為翻頁鍵使用，上下調節鍵則可調節設置參數。如按風淋鍵，數碼管將依次循環顯示TI、TO、TC、TL、Td、Tn 6個參數。對應不同的參數按上下調節鍵則顯示該參數對應的延時時間或功能狀態。系統設有4個內部時間和2個功能參數設置：TI外門解鎖延時設定、TO內門解鎖延時設定、TC風淋完延時解鎖設定，TL照明延時設定、Td功能設定，Tn門互換設定，完成設置后，5秒內如無操作自動存貯并退出設置狀態。
B、風淋室工作參數設定操作：
1、風淋時間設定：此為外部時間參數選項，在風淋開始前或結束后，直接通過上、下調節按鍵可以改變風淋延時時間，調節范圍1-99秒，并由雙位數碼管顯示，調節結束5秒后，系統自動保存該參數值。
2、外門解鎖延時設定TI：此為內部時間選項，連續按下急停鍵3秒，數碼管顯示：SJ系統進入內部參數設定，按風淋鍵數碼管顯示：TI，再按上調或下調鍵可查看外門解鎖延時時間，單位為秒，按上調或下調鍵可在0-99秒內進行調節，按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
3、內門解鎖延時設定TO：完成外門設置后，需在五秒內再次按風淋鍵，進入內門解鎖延時設定（TO），通過上、下調節鍵可以查看并在0-99秒內調節時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
4、風淋完電鎖延時解鎖設定TC：
完成內門解鎖延時設置后，五秒內再次按按風淋鍵，進入電鎖延時解鎖時間設定（TC），通過上、下調節鍵可以查看并在0-99秒內調節電鎖延時解鎖時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
5、照明延時設定TL：
完成電鎖延時解鎖設置后，需在五秒內再次按風淋鍵，進入照明延時設定（TL），通過上、下調節鍵可以查看并在0-99分鐘內調節時間，0-98為實際分鐘數，設置為99即為照明長開。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
6、風淋室功能設置設定Td：
設為0時為普通型，即"進門--感應--吹淋--出門"過程的控制；設為1時為無感應型，即"進門--吹淋--出門"過程的控制；設為2時為無門型，即"感應--吹淋"過程的控制。
7、門互換功能設定Tn：
門互換功能有0和1兩個狀態，設置為0時為正常，設置為1時為互換；比如當現場安裝時前、后門調錯，設置為1，即可互換為正常工作。
